Calcular la caída de presión de una válvula de mariposa es un aspecto crucial en los sistemas de control de fluidos. Como proveedor de válvulas de mariposa, comprender y determinar con precisión la caída de presión a través de estas válvulas es esencial para garantizar un rendimiento óptimo del sistema, eficiencia energética y rentabilidad. En este blog profundizaremos en los métodos y factores que intervienen en el cálculo de la caída de presión de una válvula de mariposa.
Comprensión de las válvulas de mariposa

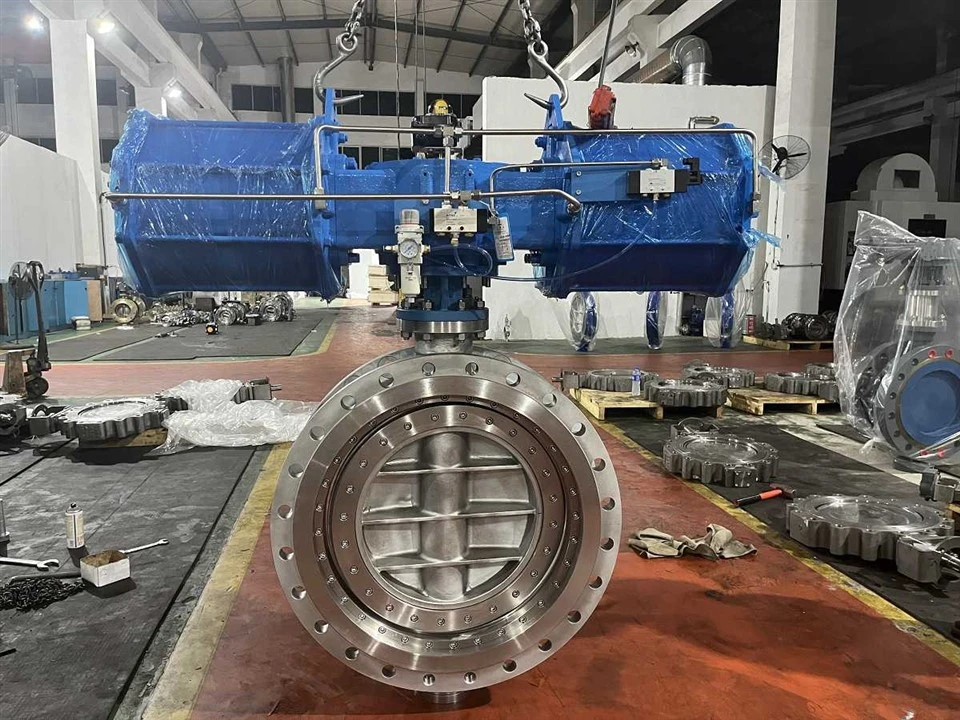

Antes de comenzar a calcular la caída de presión, es importante tener conocimientos básicos de las válvulas de mariposa. Las válvulas de mariposa son válvulas de cuarto de vuelta que se utilizan para regular el flujo de fluido en una tubería. Consisten en un disco montado sobre un eje, que gira para controlar el área de flujo. Existen diferentes tipos de válvulas de mariposa, como por ejemploVálvula de mariposa concéntrica,Válvula de mariposa doble excéntrica, yVálvula de mariposa de sellado duro, encendido y duro. Cada tipo tiene sus propias características y aplicaciones, que también pueden afectar la caída de presión.
Factores que afectan la caída de presión
Varios factores influyen en la caída de presión a través de una válvula de mariposa:
Apertura de válvula
El grado de apertura de la válvula es uno de los factores más importantes. Cuando la válvula está completamente abierta, el disco está paralelo a la dirección del flujo y la caída de presión es relativamente baja. Cuando la válvula se cierra, el disco obstruye la trayectoria del flujo, provocando un aumento en la caída de presión. La relación entre la apertura de la válvula y la caída de presión no es lineal.
Tasa de flujo
El caudal del fluido a través de la válvula también tiene un impacto directo en la caída de presión. Los caudales más altos generalmente resultan en mayores caídas de presión porque se requiere más energía para empujar el fluido a través del área restringida creada por la válvula.
Propiedades de los fluidos
Las propiedades del fluido, como la densidad y la viscosidad, desempeñan un papel en los cálculos de caída de presión. Los fluidos más densos y viscosos experimentarán mayores caídas de presión en comparación con los menos densos y viscosos. Por ejemplo, una válvula que maneja un aceite espeso tendrá una mayor caída de presión que la misma válvula que maneja agua con el mismo caudal.
Tamaño de la válvula
El tamaño de la válvula de mariposa en relación con el diámetro de la tubería afecta la caída de presión. Una válvula demasiado pequeña para la tubería provocará un aumento significativo en la velocidad del fluido y, en consecuencia, una mayor caída de presión.
Métodos de cálculo
Fórmulas empíricas
Una de las formas más comunes de calcular la caída de presión de una válvula de mariposa es mediante fórmulas empíricas. Estas fórmulas se basan en datos experimentales y a menudo se expresan en términos del coeficiente de flujo de la válvula ($C_v$) o el coeficiente de resistencia ($K$).
El coeficiente de flujo $C_v$ se define como la cantidad de galones estadounidenses por minuto de agua a 60 °F que fluirán a través de una válvula con una caída de presión de 1 psi. La relación entre el caudal ($Q$), la caída de presión ($\Delta P$) y $C_v$ viene dada por la fórmula:
[Q = C_v\sqrt{\frac{\Delta P}{SG}}]
donde $SG$ es la gravedad específica del fluido. Reorganizando la fórmula para resolver $\Delta P$, obtenemos:
[\Delta P=\left(\frac{Q}{C_v}\right)^2SG]
El coeficiente de resistencia $K$ es otro parámetro utilizado para calcular la caída de presión. La caída de presión se puede calcular mediante la siguiente fórmula:
[\Delta P = K\frac{\rho v^2}{2}]
donde $\rho$ es la densidad del fluido, $v$ es la velocidad del fluido y $K$ es el coeficiente de resistencia, que es función de la apertura de la válvula, el tipo de válvula y otros factores.
Dinámica de fluidos computacional (CFD)
La dinámica de fluidos computacional es un método más avanzado para calcular la caída de presión de una válvula de mariposa. CFD utiliza métodos numéricos para resolver las ecuaciones que rigen el flujo de fluidos, como las ecuaciones de Navier-Stokes. Este método puede proporcionar una predicción detallada y precisa del campo de flujo y la distribución de presión dentro de la válvula.
Con CFD, podemos modelar la geometría compleja de la válvula de mariposa, incluida la forma del disco, el eje y el mecanismo de sellado. También podemos considerar los efectos de diferentes aperturas de válvulas, propiedades de los fluidos y condiciones de flujo. Sin embargo, la CFD requiere software especializado y importantes recursos computacionales, y también necesita un cierto nivel de experiencia para configurar e interpretar los resultados.
Ejemplo de cálculo paso a paso
Supongamos que tenemos unVálvula de mariposa concéntricaen una tubería de agua. Se pueden utilizar los siguientes pasos para calcular la caída de presión:
Paso 1: recopilar información
- Determine el caudal ($Q$) de agua a través de la válvula. Digamos $Q = 100$ m³/h.
- Encuentre el coeficiente de flujo de la válvula ($C_v$). Para esta válvula en particular, suponga $C_v= 200$.
- La gravedad específica del agua ($SG$) es 1.
Paso 2: convertir el caudal
Primero, necesitamos convertir el caudal de m³/h a galones estadounidenses por minuto. Sabemos que 1 m³ = 264,172 galones estadounidenses y 1 hora = 60 minutos.
[Q=\frac{100\times264.172}{60}\approx440.29] Galones estadounidenses por minuto
Paso 3: Calcule la caída de presión
Usando la fórmula (\Delta P=\left(\frac{Q}{C_v}\right)^2SG), sustituimos los valores:
[\Delta P=\left(\frac{440.29}{200}\right)^2\times1=\left(2.20145\right)^2\times1\approx4.85] psi
Importancia del cálculo preciso de la caída de presión
Calcular con precisión la caída de presión de una válvula de mariposa es de gran importancia en varios aspectos:
Diseño del sistema
En el diseño de sistemas de control de fluidos, conocer la caída de presión ayuda a seleccionar la bomba o compresor adecuado. Si se subestima la caída de presión, es posible que la bomba no pueda proporcionar suficiente presión para mantener el caudal deseado. Por otro lado, sobreestimar la caída de presión puede llevar a la selección de una bomba sobredimensionada, lo que resulta en un mayor consumo de energía y costos.
Eficiencia Energética
Una caída de presión alta a través de una válvula significa que se está desperdiciando más energía. Calculando con precisión la caída de presión y seleccionando la válvula adecuada, podemos minimizar las pérdidas de energía y mejorar la eficiencia energética general del sistema.
Rendimiento de la válvula
Comprender la caída de presión también ayuda a evaluar el rendimiento de la válvula. Una válvula con una caída de presión inesperadamente alta puede indicar un problema, como daño al disco o instalación incorrecta.
Conclusión
Calcular la caída de presión de una válvula de mariposa es una tarea compleja pero esencial en los sistemas de control de fluidos. Como proveedor de válvulas de mariposa, estamos comprometidos a brindar válvulas de alta calidad y el soporte técnico necesario a nuestros clientes. Al comprender los factores que afectan la caída de presión y utilizar métodos de cálculo adecuados, podemos garantizar que los sistemas de nuestros clientes funcionen de manera eficiente y efectiva.
Si está interesado en comprar válvulas de mariposa o necesita más información sobre los cálculos de caída de presión, no dude en contactarnos para una mayor discusión y negociación. Esperamos poder servirle y satisfacer sus necesidades de control de fluidos.
Referencias
- Idelchik, IE (1994). Manual de Resistencia Hidráulica. Prensa CRC.
- Molinero, DS (1990). Sistemas de flujo interno. Ingeniería de fluidos BHRA.
